Las bombas centrífugas son equipos esenciales en diversas industrias y las bombas centrífugas horizontales, en particular, se utilizan ampliamente debido a su eficiencia y confiabilidad. Como proveedor líder de bombas centrífugas horizontales, entendemos la importancia de los sellos en estas bombas. Los sellos desempeñan un papel crucial a la hora de prevenir fugas del fluido bombeado, garantizando que la bomba funcione de forma segura y eficiente. En este blog, exploraremos los diferentes tipos de sellos utilizados en bombas centrífugas horizontales.
1. Sellos de embalaje
Los sellos de empaque son uno de los métodos de sellado más antiguos y utilizados en bombas centrífugas horizontales. Consisten en materiales fibrosos trenzados o comprimidos, como asbesto, grafito o fibras sintéticas, que se empaquetan en un prensaestopas alrededor del eje de la bomba. La empaquetadura se comprime contra el eje mediante un casquillo, creando un sello que evita fugas de fluido.
Una de las principales ventajas de los precintos para embalaje es su sencillez y bajo coste. Son fáciles de instalar y reemplazar, lo que los convierte en una opción popular para aplicaciones donde el costo es una consideración importante. Además, los sellos de empaquetadura pueden tolerar cierto grado de desalineación y vibración del eje, lo cual resulta beneficioso en algunos entornos industriales.
Sin embargo, los sellos de embalaje también tienen algunas limitaciones. Requieren un mantenimiento regular, incluido el ajuste y el reemplazo de los materiales de empaque, para mantener un sello efectivo. Con el tiempo, la empaquetadura puede desgastarse, lo que provoca mayores fugas y posibles daños al eje de la bomba. Además, los sellos de empaque pueden generar una cantidad significativa de fricción, lo que puede reducir la eficiencia de la bomba y aumentar el consumo de energía.
2. Sellos mecánicos
Los sellos mecánicos son otro tipo de sello muy utilizado en bombas centrífugas horizontales. Están diseñados para proporcionar una solución de sellado más confiable y eficiente en comparación con los sellos de empaque. Un sello mecánico consta de dos superficies planas, una estacionaria y otra giratoria, que se mantienen en contacto entre sí mediante un resorte u otro medio. El contacto entre las dos superficies crea un sello que evita la fuga de fluido.
Existen varias ventajas al utilizar sellos mecánicos en bombas centrífugas horizontales. Ofrecen un mayor nivel de rendimiento de sellado, con fugas mínimas en comparación con los sellos de empaque. Esto no sólo reduce el riesgo de contaminación ambiental sino que también mejora la eficiencia y confiabilidad de la bomba. Los sellos mecánicos también requieren menos mantenimiento que los sellos de empaque, ya que no es necesario ajustarlos ni reemplazarlos con tanta frecuencia.
Además, los sellos mecánicos pueden funcionar a presiones y temperaturas más altas que los sellos de empaque, lo que los hace adecuados para una gama más amplia de aplicaciones. También se ven menos afectados por la desalineación del eje y la vibración, lo que ayuda a prolongar la vida útil de la bomba y sus componentes.
Sin embargo, los sellos mecánicos son generalmente más caros que los sellos de empaque y su instalación y reemplazo requieren más experiencia. También son más sensibles a la calidad del fluido bombeado, ya que los contaminantes o partículas abrasivas pueden dañar las caras del sello y reducir su efectividad.
3. Sellos de cartucho
Los sellos de cartucho son un tipo de sello mecánico que está preensamblado en una sola unidad. Están diseñados para ser fáciles de instalar y reemplazar, lo que reduce el tiempo de inactividad y los costos de mantenimiento. Los sellos de cartucho generalmente constan de una cara de sello, un casquillo y un manguito, todos los cuales están prealineados y preestablecidos en las dimensiones correctas.
Una de las principales ventajas de los sellos de cartucho es su facilidad de instalación. Se pueden instalar sin necesidad de mediciones o ajustes complejos, lo que las convierte en una opción popular para bombas de difícil acceso o donde es necesario minimizar el tiempo de inactividad. Los sellos de cartucho también ofrecen un alto nivel de rendimiento de sellado, similar al de los sellos mecánicos tradicionales.
Otra ventaja de los sellos de cartucho es su confiabilidad. Dado que están preensamblados, existe menos riesgo de instalación incorrecta o desalineación, lo que puede provocar fallas en el sello. Además, los sellos de cartucho suelen estar diseñados con características como sistemas integrados de lubricación y refrigeración, que ayudan a prolongar su vida útil.
Sin embargo, los sellos de cartucho son generalmente más caros que los sellos mecánicos tradicionales, debido al mayor costo de fabricación y montaje. También requieren un diseño de bomba específico para acomodar el cartucho, lo que puede limitar su uso en algunas aplicaciones.
4. Sellos magnéticos
Los sellos magnéticos, también conocidos como sellos de accionamiento magnético, son un tipo de sello relativamente nuevo que se utiliza en bombas centrífugas horizontales. Utilizan un acoplamiento magnético para transferir potencia del motor al impulsor, eliminando la necesidad de un sello de eje tradicional.
La principal ventaja de los sellos magnéticos es su capacidad de proporcionar un sello completamente libre de fugas. Dado que no hay contacto físico entre el motor y el impulsor, no hay riesgo de fuga de fluido a través del sello del eje. Esto hace que los sellos magnéticos sean ideales para aplicaciones donde las fugas del fluido bombeado podrían ser peligrosas o dañinas para el medio ambiente, como en las industrias química, farmacéutica y alimentaria.
Los sellos magnéticos también ofrecen un alto nivel de confiabilidad y requieren un mantenimiento mínimo. Se ven menos afectados por el desgaste, ya que no hay partes móviles en el sello. Además, los sellos magnéticos pueden funcionar a altas velocidades y presiones, lo que los hace adecuados para una amplia gama de aplicaciones.
Sin embargo, los sellos magnéticos son generalmente más caros que otros tipos de sellos debido a la complejidad del acoplamiento magnético. También requieren un diseño de bomba específico para acomodar el accionamiento magnético, lo que puede limitar su uso en algunas aplicaciones.
5. Consideraciones para elegir el sello adecuado
Al elegir el sello adecuado para una bomba centrífuga horizontal, se deben considerar varios factores:
- Propiedades de los fluidos: Las propiedades del fluido bombeado, como su viscosidad, temperatura y composición química, tendrán un impacto significativo en la elección del sello. Por ejemplo, un fluido que es altamente corrosivo o abrasivo puede requerir un sello más robusto, como un sello mecánico o un sello magnético.
- Condiciones de funcionamiento: Las condiciones de funcionamiento de la bomba, como la presión, la temperatura y la velocidad, también afectarán la elección del sello. Por ejemplo, una bomba que funciona a altas presiones o temperaturas puede requerir un sello que pueda soportar estas condiciones, como un sello mecánico de alta presión o un sello magnético.
- Costo: El costo del sello es una consideración importante, especialmente para aplicaciones a gran escala o a largo plazo. Si bien los sellos mecánicos y los sellos magnéticos pueden ofrecer un mejor rendimiento y confiabilidad, generalmente son más caros que los sellos de empaque.
- Requisitos de mantenimiento: También se deben considerar los requisitos de mantenimiento del sello. Algunos sellos, como los sellos de empaque, requieren mantenimiento y ajuste regulares, mientras que otros, como los sellos mecánicos y los sellos magnéticos, requieren menos mantenimiento.
Conclusión
En conclusión, la elección del sello para una bomba centrífuga horizontal depende de una variedad de factores, incluidas las propiedades del fluido, las condiciones de operación, el costo y los requisitos de mantenimiento. Como proveedor de bombas centrífugas horizontales, ofrecemos una amplia gama de soluciones de sellado para satisfacer las necesidades de nuestros clientes. Ya sea que necesite un sello de empaque simple o un sello mecánico de alto rendimiento, podemos brindarle la solución adecuada para su aplicación.
Si está buscando una bomba centrífuga horizontal o necesita reemplazar los sellos de su bomba existente, le recomendamos que se comunique con nosotros para obtener más información. Nuestro equipo de expertos puede ayudarlo a elegir el sello adecuado para su aplicación y brindarle el soporte y el servicio que necesita para garantizar el funcionamiento confiable de su bomba.

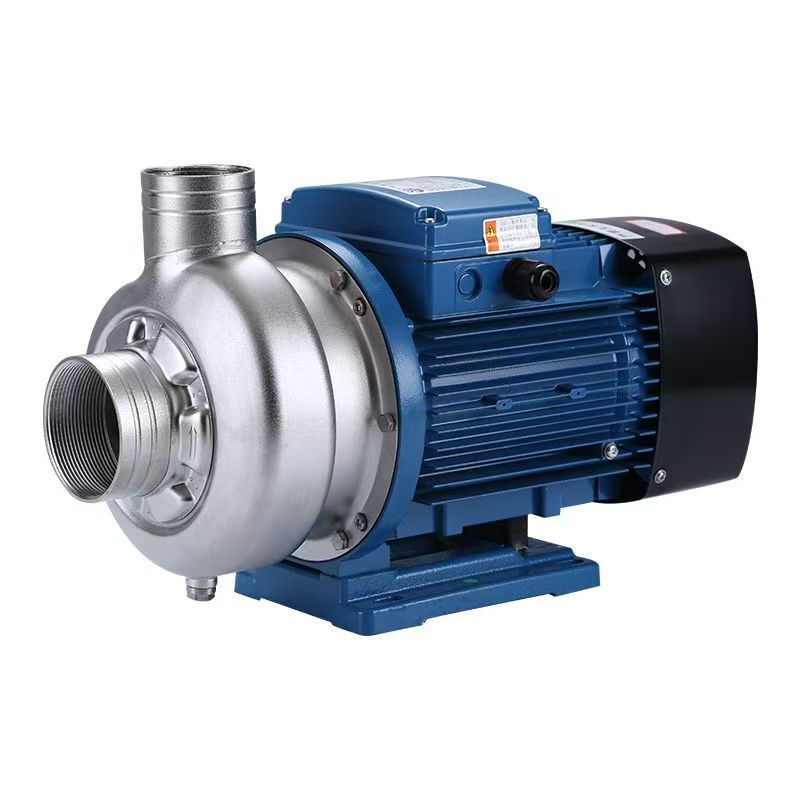

También ofrecemos una gama de otras bombas centrífugas, incluidasBomba centrífuga de frecuencia variable,Bomba centrífuga de acero inoxidable, yBomba centrífuga de alta presión. Estas bombas están diseñadas para satisfacer las necesidades específicas de diferentes industrias y aplicaciones, y podemos brindarle el soporte técnico y el asesoramiento que necesita para elegir la bomba adecuada para sus necesidades.
Referencias
- API 682: Bombas - Sistemas de sellado de ejes para bombas centrífugas y rotativas
- ANSI/ASME B73.1: Especificación para bombas centrífugas de succión final horizontal para procesos químicos
- Normas del Instituto Hidráulico para bombas centrífugas
